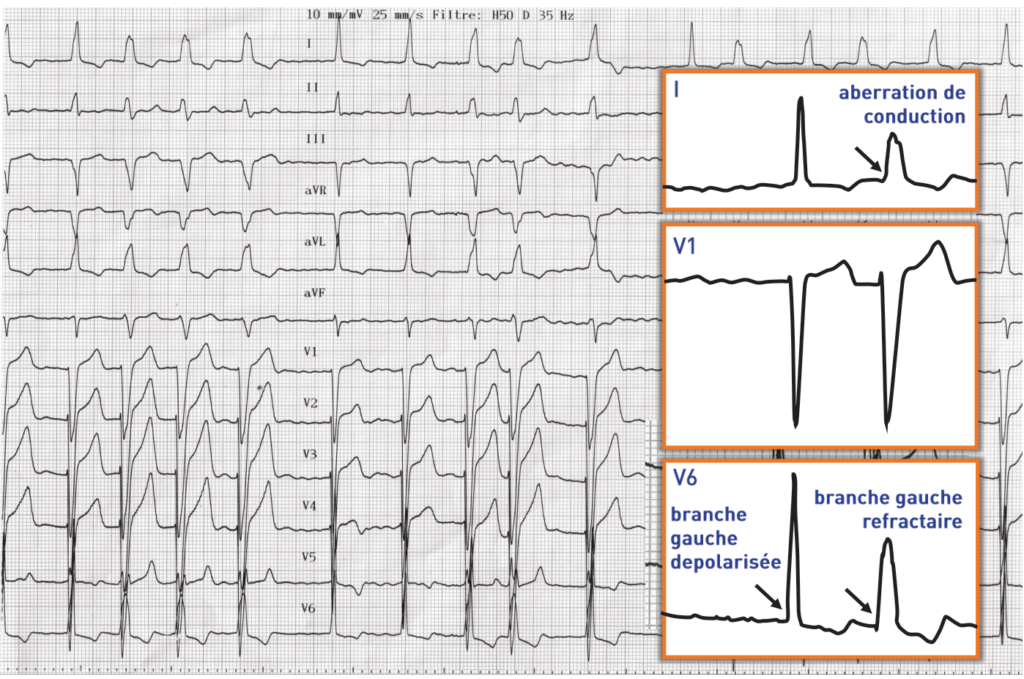

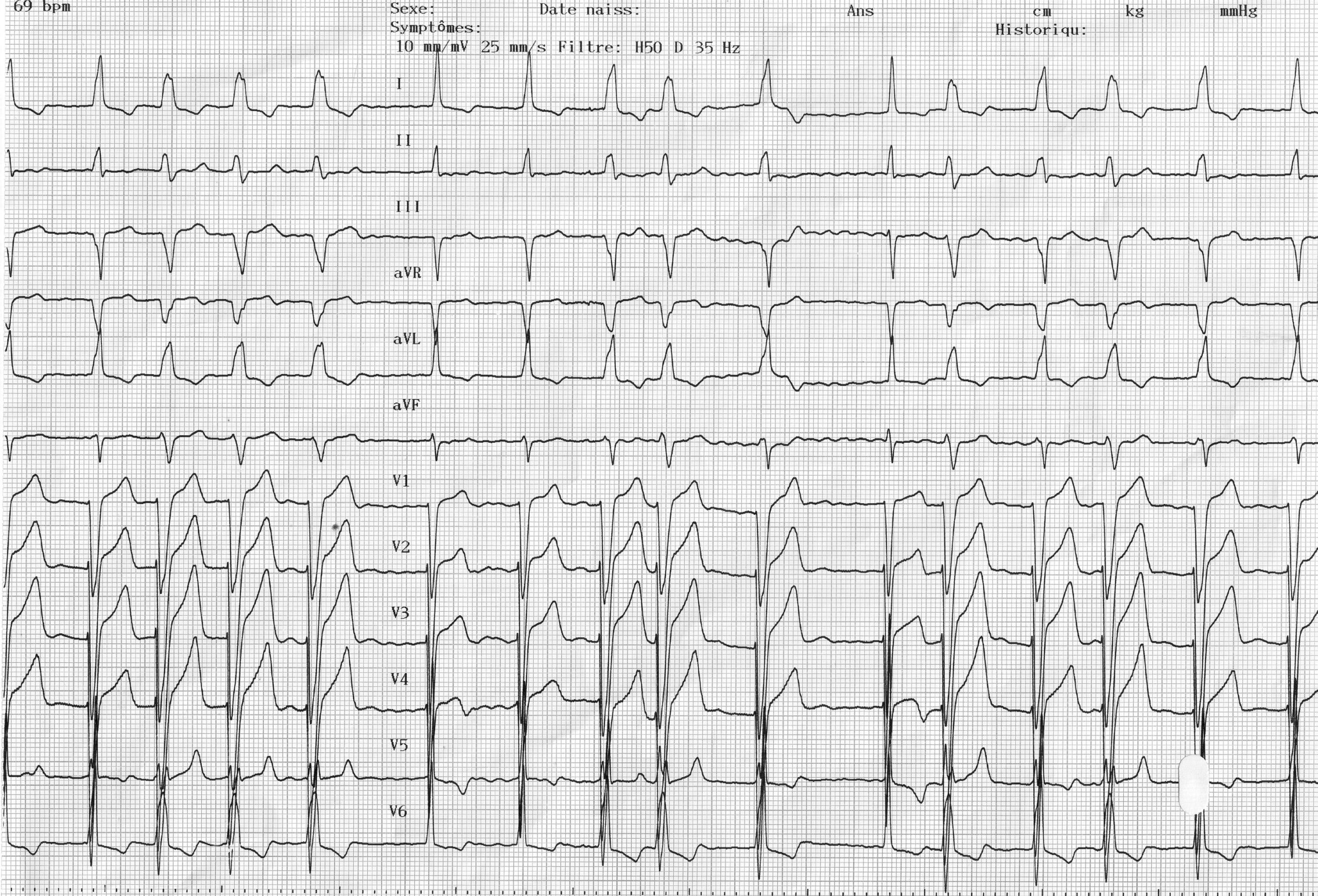

Ce tracé montre un bloc de branche gauche fonctionnel fréquence-dépendant (qui apparaît au-delà d’une fréquence cardiaque donnée). Cette aberration de conduction apparait quand un influx d’origine supraventriculaire survient alors que la branche gauche est encore en période réfractaire.

Le bloc fonctionnel dit bloc en phase 3 (phase 3 du potentiel d’action) est donc tachycardie- dépendant et rend parfois difficile l’interprétation de l’électrocardiogramme d’une tachycardie (différenciation entre tachycardie ventriculaire et tachycardie supra- ventriculaire avec aberration de conduction).

Quand l’activité est bloquée dans une des branches (période réfractaire trop longue), il existe sur la branche bloquée une conduction rétrograde cachée qui entretient la probabilité de bloc “fonctionnel” sur le cycle suivant.
