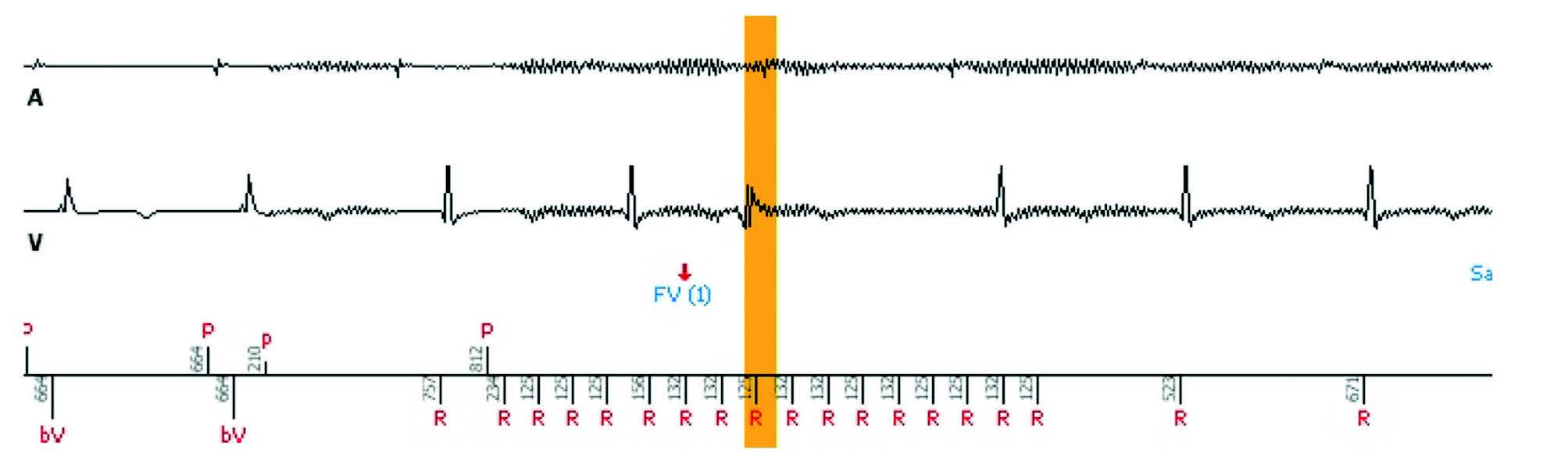

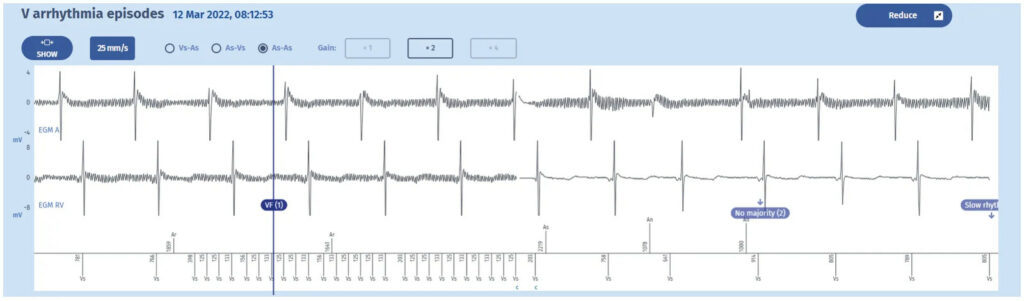

Ce tracé est caractéristique de la détection d'un courant de 50Hz. On constate que le courant est surtout détecté par la sonde ventriculaire avec des signaux détectés à la limite de la valeur
du blanking ventriculaire post-ventriculaire, soit 125 ms. Le canal atrial révèle la survenue de la même interférence, mais elle n'est détectée que deux fois, et par ailleurs les signaux sinusaux
ne sont pas tous détectés. Le courant engendre des signaux de faible amplitude et sur les deux sondes, en même temps.

Un diagnostic de FV est initié, ce qui déclenche la persistance. Elle n'est pas terminée quand le signal 50 Hz n'est plus détecté, et il n'y a pas eu démarrage de la charge des condensateurs. Le
bruit perdure sur l'EGM mais n'est plus détecté sur la chaine de marqueurs : c'est l'algorithme de bruit qui se met en route : il voit 15 cycles consécutifs < 190ms et donc conclue que cela ne
peut pas être de la FV, mais que c'est du bruit et enclenche une interaction période réfractaire Ventriculaire post R + sensibilité Ventriculaire qui supprime la surdétection sur la chaine de
marqueurs et donc empêche le choc inapproprié d'être délivré.
