Chapitre 4 · Discrimination · Cas 10

Défibrillateur triple chambre et limite V. TSV

Patient et épisode

Patient

  • Patient implanté d’un défibrillateur triple chambre (Claria Quad CRTD) dans le cadre d’une myocardiopathie dilatée.

Le tracé

Touchez un numéro sur le tracé, ou une ligne de la liste ci-dessous

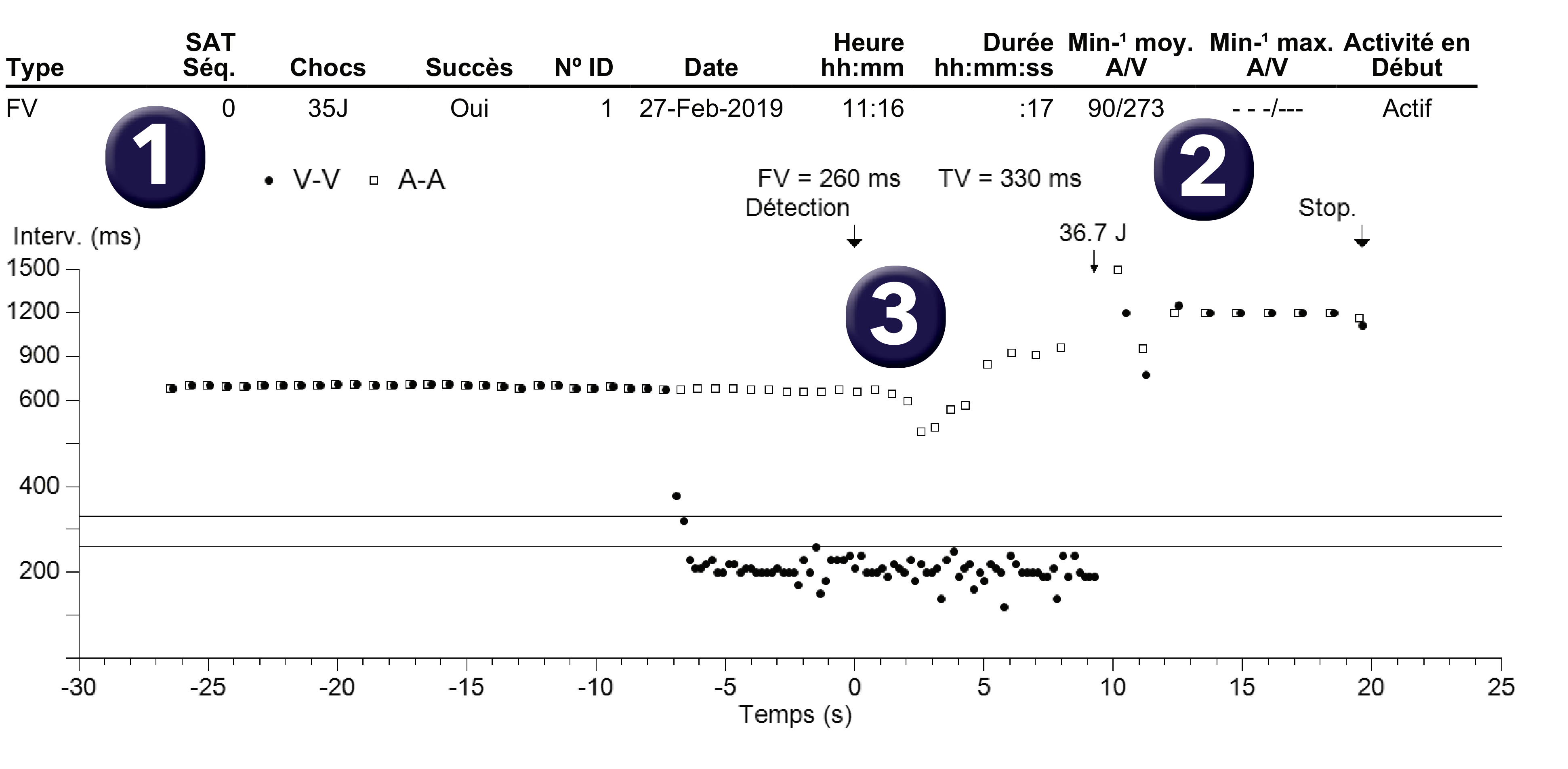

Fréquence / graphe des intervalles

Électrogramme Medtronic DAI, segment 1 sur 1 — Défibrillateur triple chambre et limite V. TSV

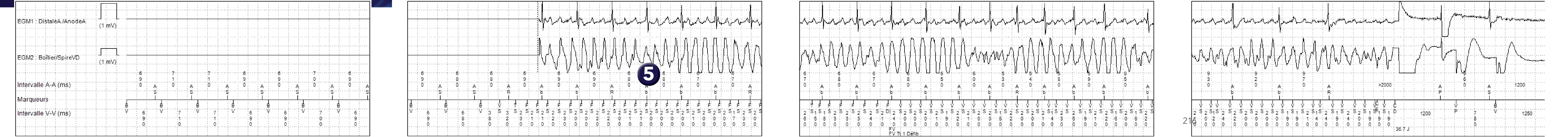

EGM

Électrogramme Medtronic DAI, segment 1 sur 1 — Défibrillateur triple chambre et limite V. TSV

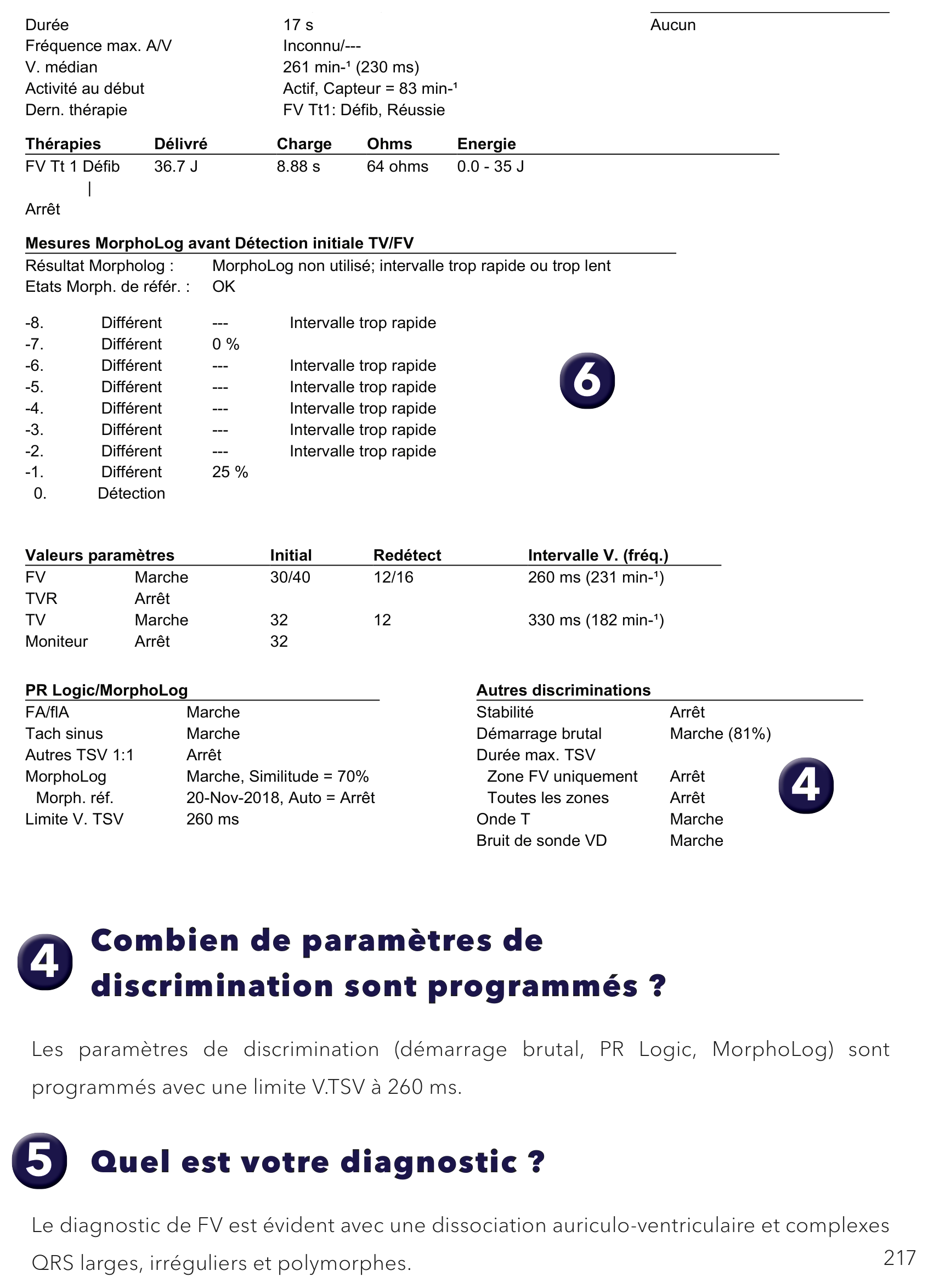

Depuis l’interrogation

Électrogramme Medtronic DAI, segment 1 sur 1 — Défibrillateur triple chambre et limite V. TSV
  1. Quel est le diagnostic porté par le défibrillateur pour cet épisode ? Cet épisode a été classé FV par le dispositif.
  2. Combien de zones de détection sont programmées ? Deux zones de détection ont été programmées.
  3. Quel diagnostic vous suggère le graphe ? Le graphe montre une dissociation auriculo-ventriculaire (rythme ventriculaire plus rapide que le rythme atrial) avec des cycles ventriculaires très rapides et irréguliers ; un choc électrique maximal permet de réduire l’arythmie.
  4. Combien de paramètres de discrimination sont programmés ? Les paramètres de discrimination (démarrage brutal, PR Logic, MorphoLog) sont programmés avec une limite V.TSV à 260 ms.
  5. Quel est votre diagnostic ? Le diagnostic de FV est évident avec une dissociation auriculo-ventriculaire et complexes QRS larges, irréguliers et polymorphes.
  6. Pourquoi le MorphoLog n’est pas utilisé pour cet épisode ? Le MorphoLog et le PR Logic n’ont pas été utilisés, les intervalles ventriculaires étant trop rapides et dépassant la limite V.TSV programmée.

Les points à retenir

  • Cet épisode correspond à une fibrillation ventriculaire avec des intervalles mesurés à 200 ms (300 bpm).
  • Pour cette gamme de fréquence, il est nécessaire pour le défibrillateur de différencier arythmie physiologique et surdétection de bruit (dysfonction de sonde) ou surdétection de l’onde T ; en effet, lors d’une surdétection, les cycles détectés peuvent être très rapides ; cela explique que les algorithmes bruit de sonde VD et onde T restent actifs pour des fréquences très élevées.
  • A l’inverse, la probabilité qu’une arythmie supraventriculaire atteigne ces fréquences très élevées est très faible ; comme pour un défibrillateur simple chambre, il est possible de programmer une limite V.TSV indépendante de la programmation des zones de détection.
  • La limite V.TSV s’applique pour le PR Logic et pour le MorphoLog.
