Chapitre 1 · Compteurs · Cas 13

TV rapide et compteur combiné

Patient et épisode

Patient

  • Homme implanté d’un défibrillateur double chambre (Cobalt DR) dans le cadre d’une myocardiopathie ischémique.

Le tracé

Touchez un numéro sur le tracé, ou une ligne de la liste ci-dessous

Fréquence / graphe des intervalles

Électrogramme Medtronic DAI, segment 1 sur 2 — TV rapide et compteur combiné
Électrogramme Medtronic DAI, segment 2 sur 2 — TV rapide et compteur combiné

EGM

Électrogramme Medtronic DAI, segment 1 sur 1 — TV rapide et compteur combiné

Depuis l’interrogation

Électrogramme Medtronic DAI, segment 1 sur 1 — TV rapide et compteur combiné

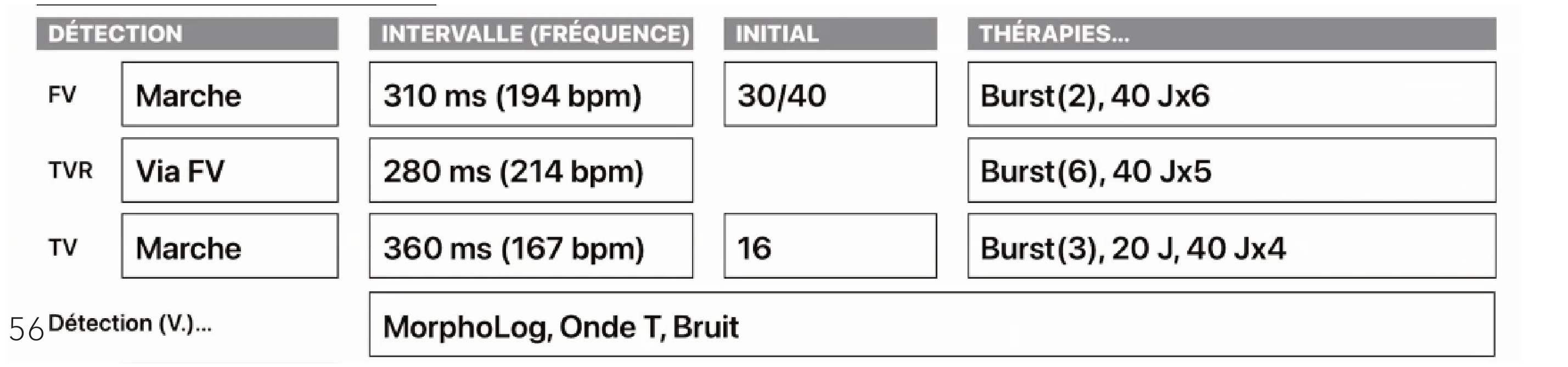

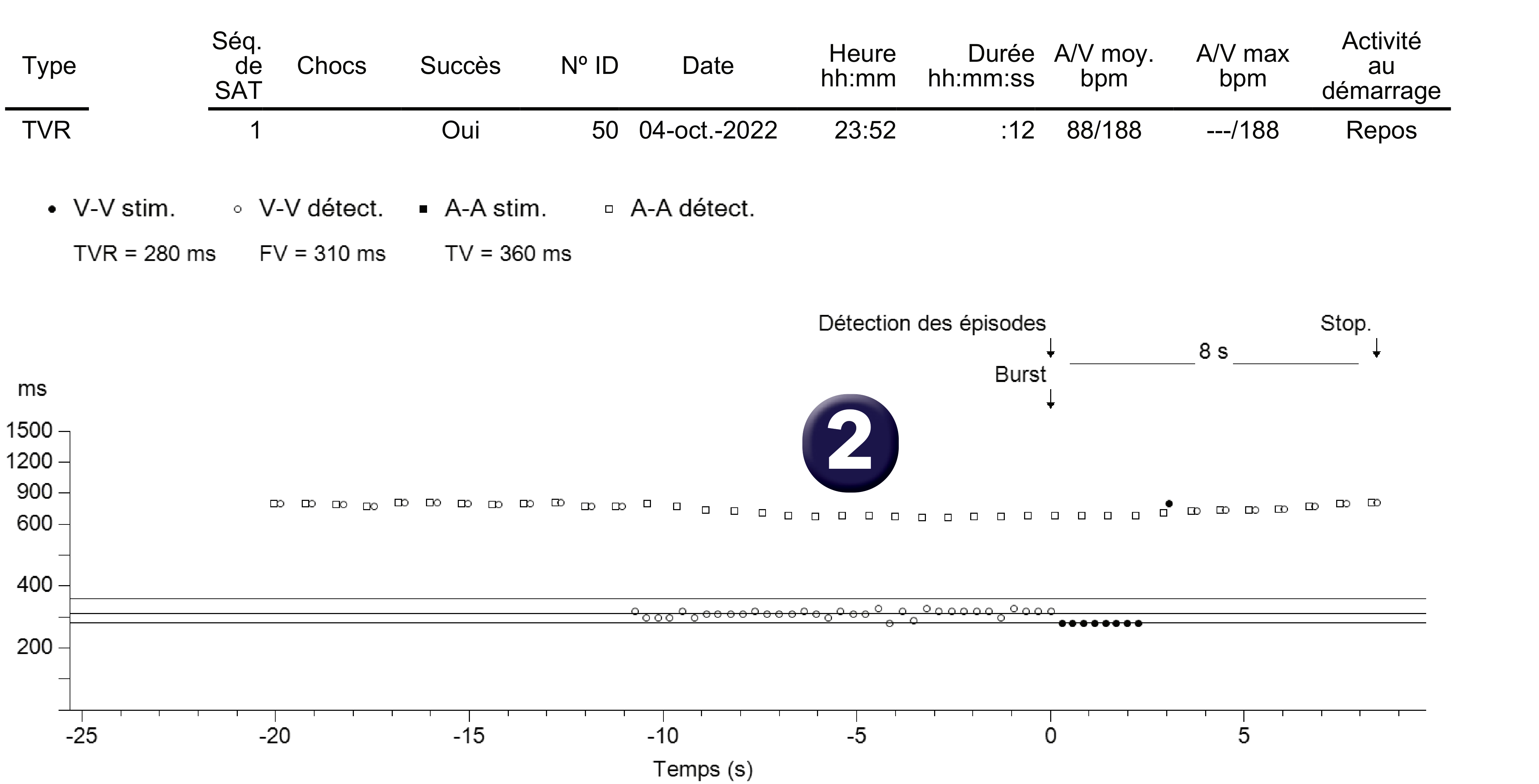

  1. Quel diagnostic évoquez-vous sur ce graphe ? Trois zones de détection ont été programmées : une zone de TV à partir de 360 ms, une zone de TVR à partir de 310 ms et une zone de FV à partir de 280 ms ; l’épisode a été classé TVR par le dispositif (1) ; le graphe montre une probable TV avec dissociation auriculo-ventriculaire (2) avec des cycles oscillant entre la limite des zones TV-TVR ; un burst permet la réduction de l’arythmie.

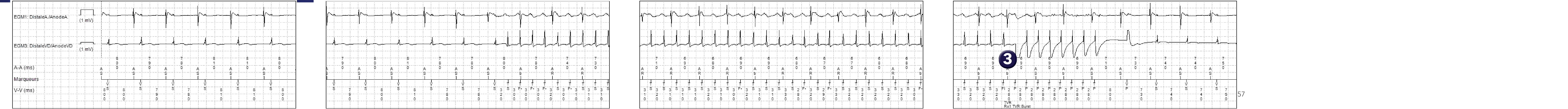

  2. Quel est votre diagnostic ? L’EGM montre une tachycardie régulière, monomorphe, détectée alternativement entre la zone de TV et la zone de TVR ; le compteur combiné est rempli ; en effet, on retrouve 35 cycles classés TS ou TF. (7/6 de 30 cycles) ; l’analyse des 8 derniers cycles avant le diagnostic retrouve au moins un cycle classé TF. conduisant au diagnostic de TVR ; la première thérapie de la zone TVR, un burst, est délivrée avec réduction de l’arythmie.

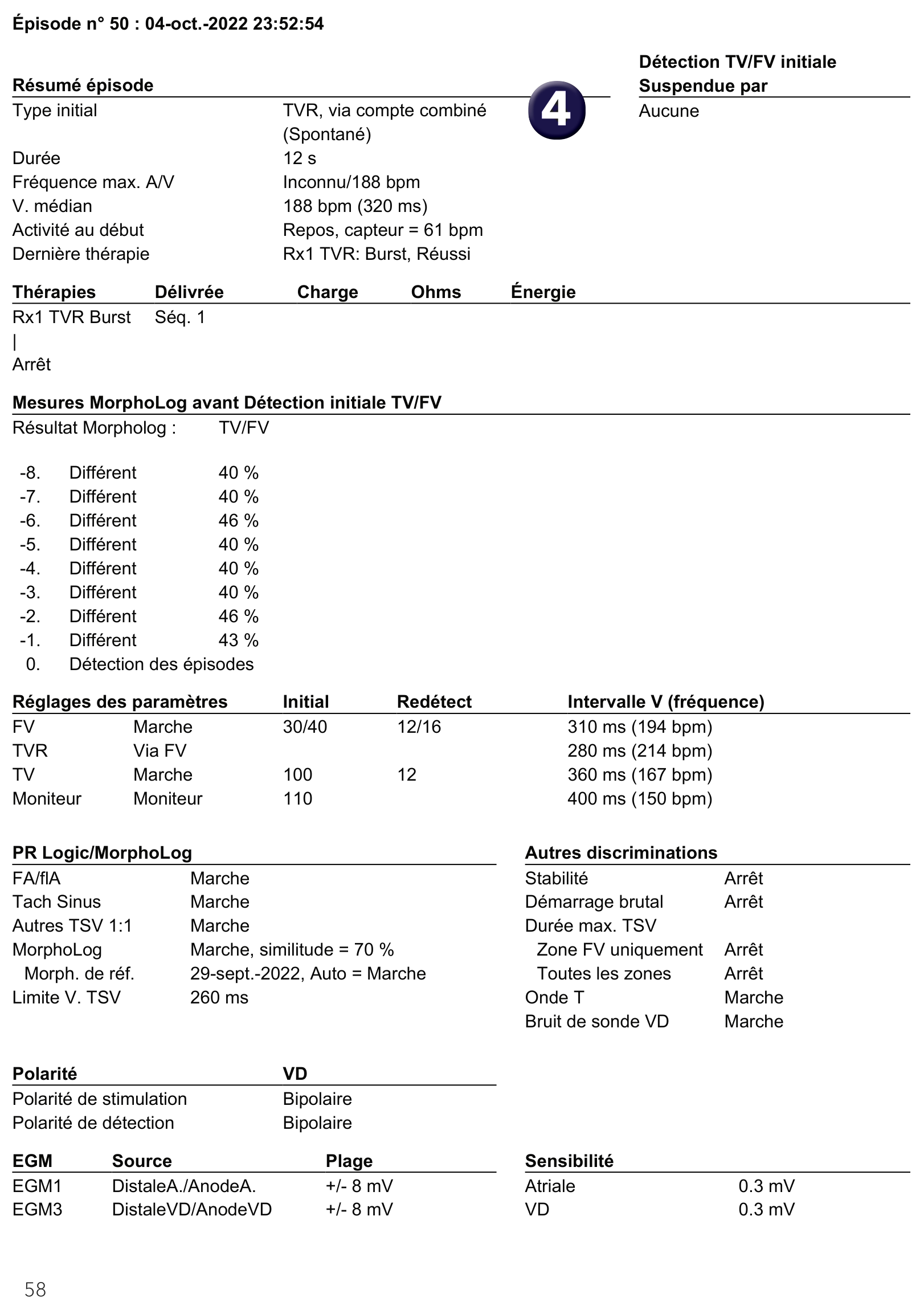

  3. Quel est le diagnostic porté par le dispositif ? Le diagnostic est celui de TVR via le compte combiné.

Les points à retenir

  • Ce tracé montre un autre exemple de fonctionnement du compteur combiné.
  • La tachycardie oscille entre la zone de TV et la zone de TVR programmée via FV ; les 2 compteurs de TV et de FV s’incrémentent donc en parallèle.
  • Le compteur combiné a été développé pour éviter de retarder la survenue des thérapies dans cette configuration.
  • Quand le compteur combiné est complété (35 cycles TS ou TF. dans cet exemple), le dispositif analyse les 8 derniers intervalles ; ici, aucun cycle n’est classé FS, au moins un des cycles est classé TF. conduisant au diagnostic de TVR.
