Explication
Cet exemple explique la séquence des thérapies dans la zone TVR/FV.

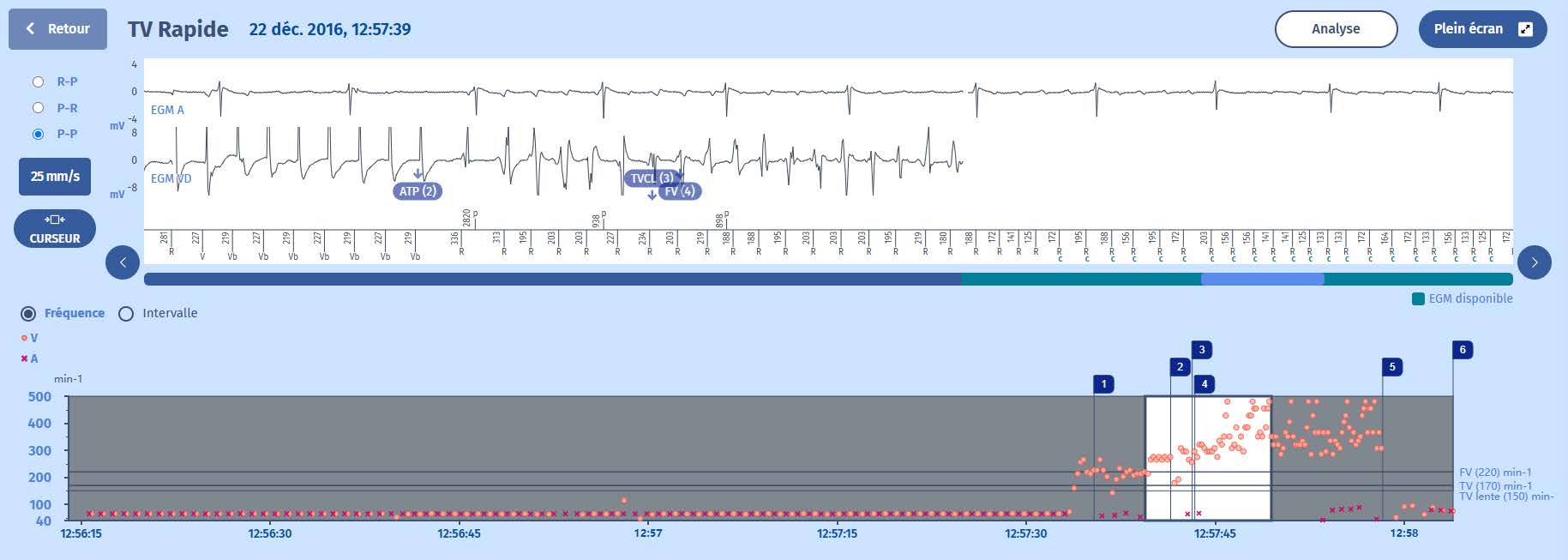

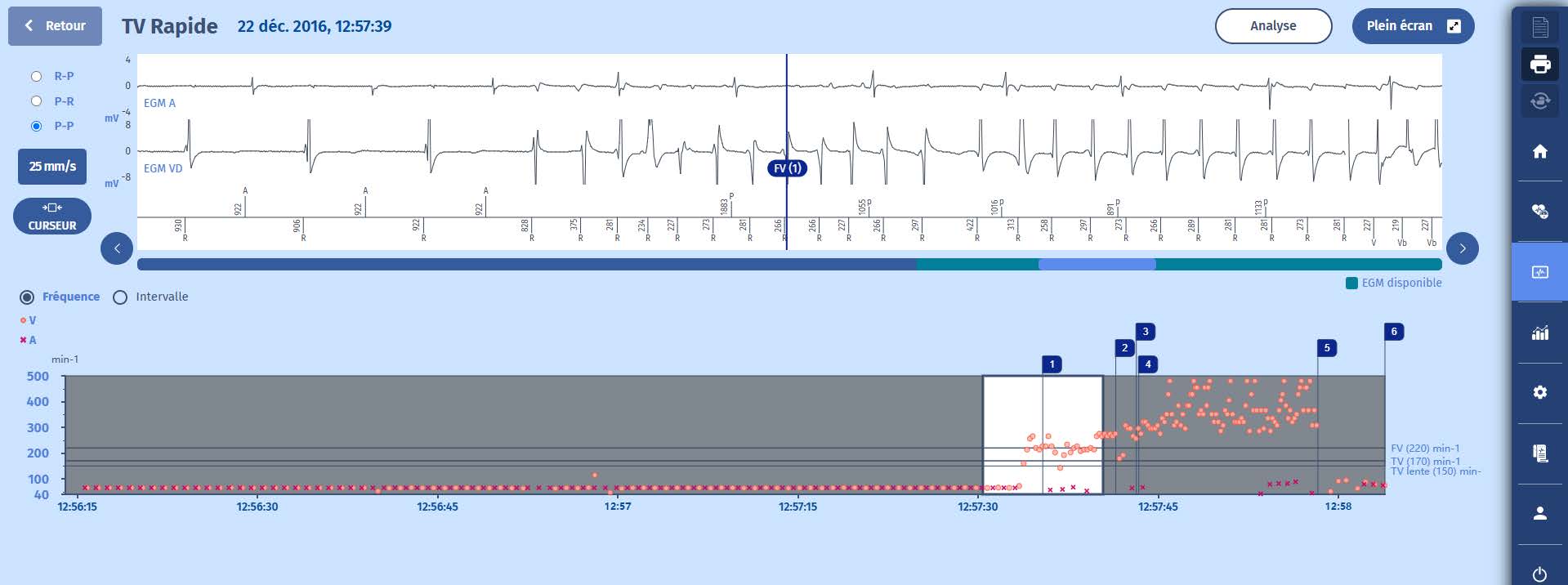

1 La tachycardie est immédiatement détectée dans la zone de FV après 8 cycles de tachycardie. On peut voir que la tachycardie n'est pas stable au départ.
2 Une persistance de 16 cycles est donc déclenchée au terme de laquelle
3 la première thérapie dans la zone TVR est initiée puisque la tachycardie est encore dans la zone FV à la fin de la persistance avec un rythme stable : la thérapie délivrée est un burst de 8 cycles.
4 Cela dégrade la tachycardie en une fibrillation ventriculaire, d'abord observée dans la zone TV (marqueur VTLC) puisque les deux premiers cycles après la SAT sont plus longs et diagnostiqués comme FV au cycle suivant (marqueur FV), d'où le déclenchement
d'une nouvelle persistance de 16 cycles.
5 La deuxième ligne de thérapie consiste en des chocs, d'où la charge des condensateurs.

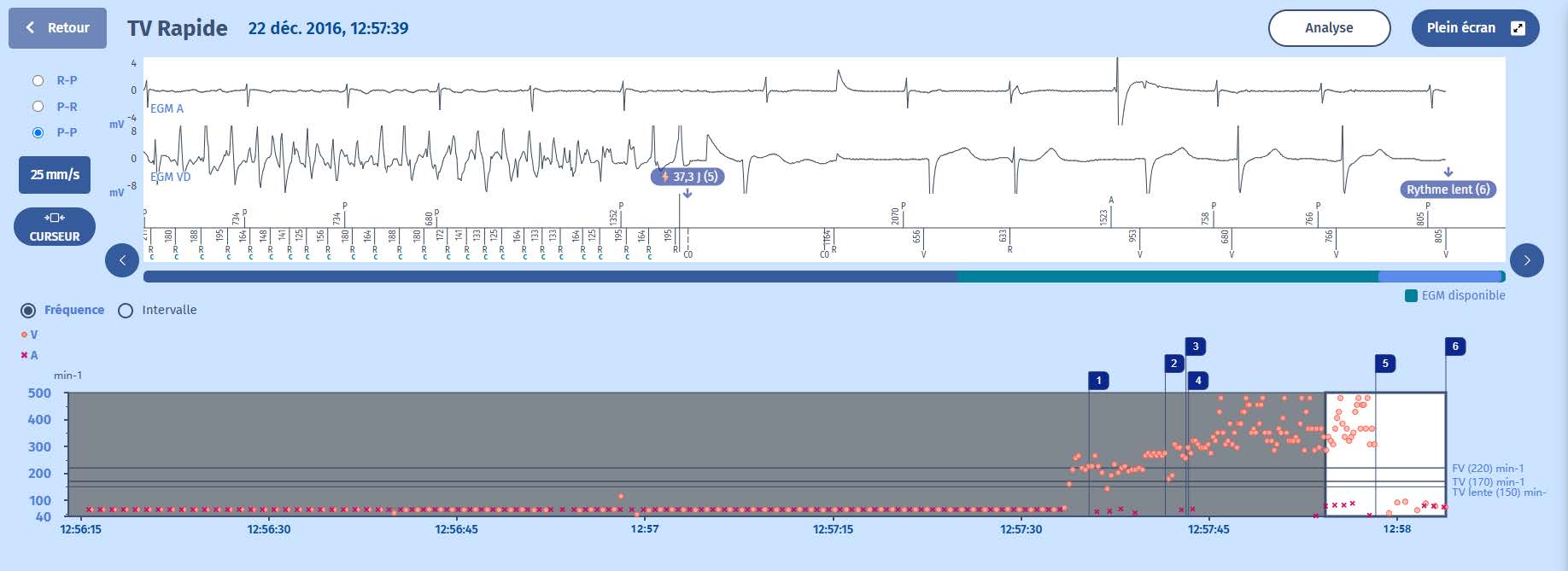

6 La FV s'est poursuivie tout au long de la charge, le dispositif a pu confirmer la charge d'un cycle à l'autre et à la fin de la charge, un cycle de 195 ms confirme que la FV se poursuit, et un choc est donc délivré (37,3 J).
7 Le premier signal après le choc est l'ouverture des chaînes de détection (pour l'implant, l'intervalle de couplage de ce cycle est de 164 ms : l'intervalle post-choc est de 1164 ms qui est égal à la période de suppression d'une seconde plus 164 ms), les 6 cycles
suivants sont lents et mettent fin à l'épisode.
